液态三防漆（如丙烯酸、聚氨酯、硅胶）

            👉通常目标厚度为：25–75 μm（干膜）

                             Parylene

                             👉 通常为：5–25 μm（干膜）

                             UV固化三防漆

                             👉 一般为：60–130 μm

                             👉 汽车行业常见：80–110 μm

                             ⭐️但需要特别注意，最终厚度必须依据：

                             👉产品技术数据表（TDS）

                             👉客户要求

                             👉OEM规范

               重要提醒：这些只是“参考范围”，上述厚度数据，仅限于前期规划（Planning），并不是技术规范 （Specification）

  👉 正确做法是：以TDS和客户规范为最终标准。

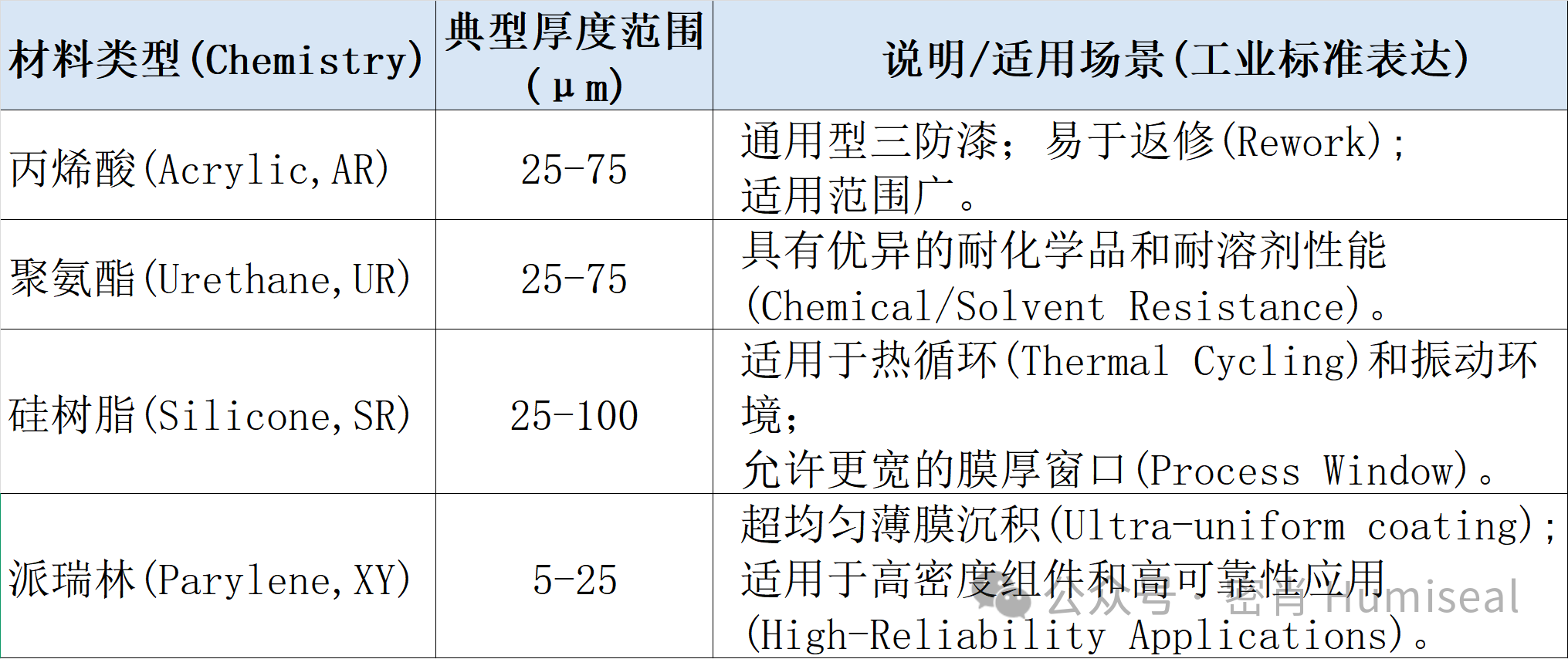

不同材料体系的典型厚度（速查表）

     为了便于工程选型与沟通，整理常见材料体系对应的厚度范围：

      👉 注：以上为典型参考范围，仅用于设计阶段，不可作为最终规范。

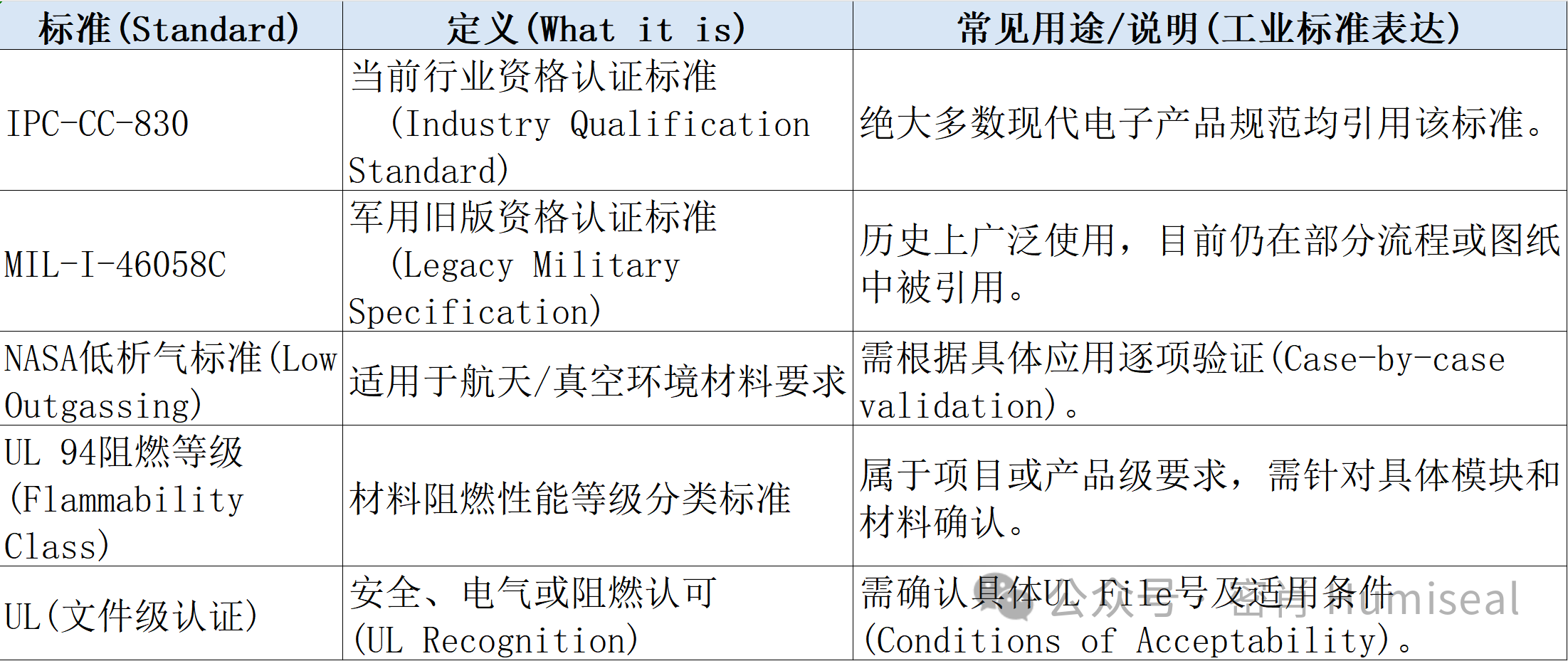

 常见标准说明（工程中经常引用）

              在三防涂覆项目中，厚度要求通常会结合相关标准进行定义：

厚度测量与验证要点

        在实际生产中，厚度控制通常通过以下方式完成：

         1️⃣ 湿膜测量

         👉 使用湿膜测厚规（Wet Film Gauge）

         👉 建议：

         在边缘及高点位置进行测量

         便于及时调整工艺

         2️⃣ 干膜确认

         👉 在关键位置确认最终厚度

         👉 用于判断是否符合要求

         3️⃣ 工艺变更后的再验证

         当以下因素发生变化时，需要重新验证：

         👉喷阀类型

         👉喷涂路径

         👉重叠方式

         👉工艺参数

         4️⃣ 数据记录（质量体系）

         建议记录：厚度分布、边缘覆盖情况、附着力测试方法及结果、验收标 准

         👉 并纳入：PPAP文件体系

         ⭐️总结：三防漆厚度没有统一的固定值。常见范围（如25–75 μm）仅用于：前期参考，最终厚度必须基于：产品TDS、客户规范、实际应用场景

         👉 同时：厚度需要通过测量与验证来保证一致性。



  扫码丨选择联系方式  获得丨专属定制方案

   联系 | 13968725880 了解丨前沿行业资讯
